SK하이닉스, 초고속 D램 ‘HBM2E’ 본격 양산

URL복사

Thursday, July 02, 2020, 12:07:07

업계 최고속 3.6Gbps 속도로 초당 460GB 데이터 처리
인공지능(AI)·슈퍼컴퓨터 등 4차산업 주도할 최적의 메모리 솔루션

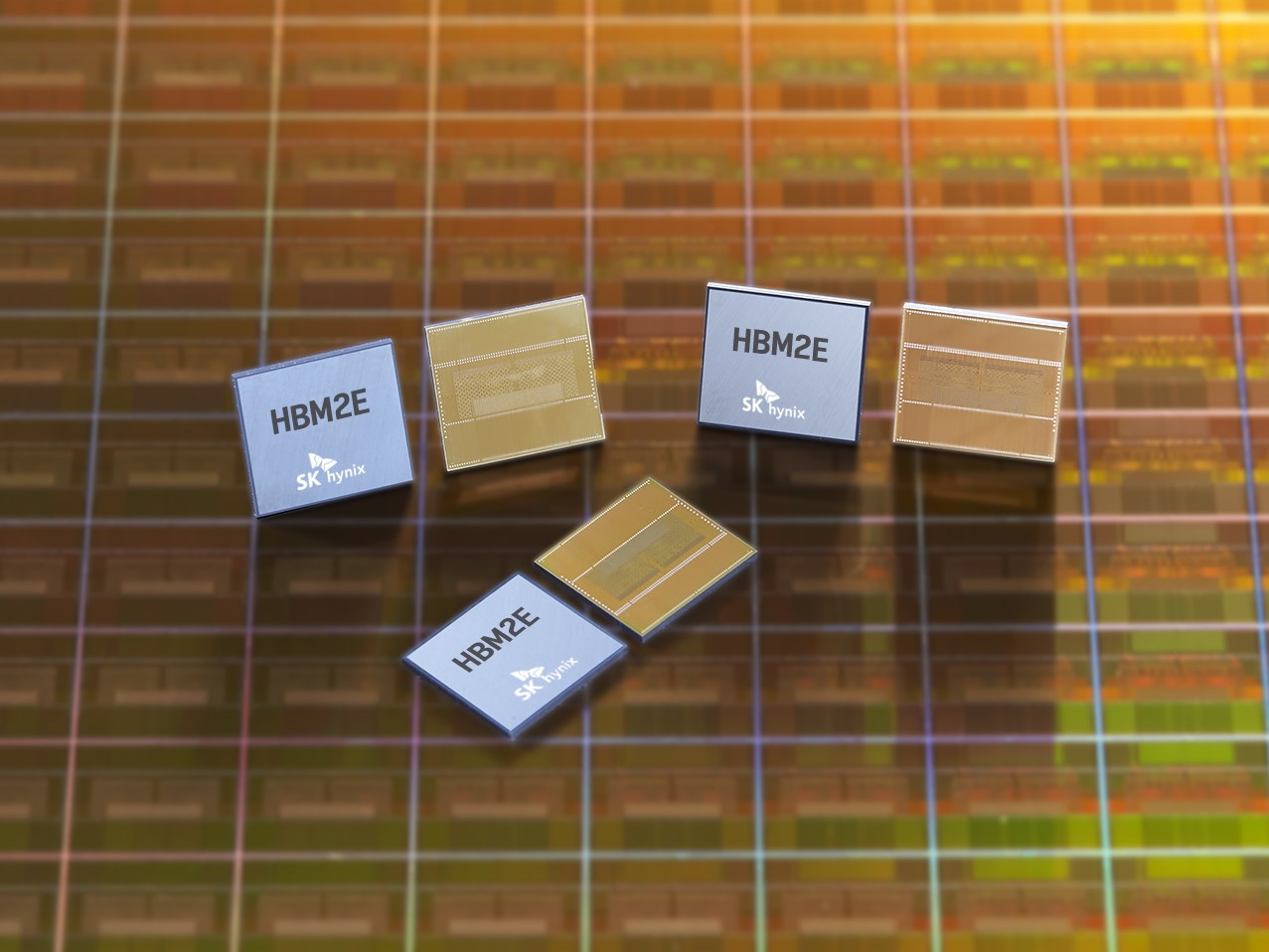

인더뉴스 권지영 기자ㅣSK하이닉스가 초고속 D램인 ‘HBM2E’의 본격 양산에 들어갔습니다. 지난해 8월 HBM2E 개발 이후 10개월 만에 이룬 성과입니다.



SK하이닉스의 HBM2E는 초당 3.6기가비트(Gbps)의 데이터 처리가 가능한 제품으로, 1024개의 정보출입구(I/O)를 통해 1초에 460기가바이트(GB)의 데이터를 처리할 수 있습니다.



FHD(Full-HD)급 영화(3.7GB) 124편을 1초에 전달할 수 있는 현존하는 가장 빠른 D램 솔루션인데요. 용량도 8개의 16기가비트(Gb) D램 칩을 TSV(Through Silicon Via) 기술로 수직 연결해 이전 세대 대비 2배 이상 늘어난 16GB를 구현했습니다.



초고속·고용량·저전력 특성을 지닌 HBM2E는 고도의 연산력을 필요로 하는 딥러닝 가속기(Deep Learning Accelerator), 고성능 컴퓨팅 등 차세대 인공지능(AI) 시스템에 최적화된 메모리 솔루션으로 주목 받고 있습니다.



이외에도 기상변화, 생물의학, 우주탐사 등 차세대 기초과학과 응용과학 연구를 주도할 엑사스케일(Exascale) 슈퍼컴퓨터(초당 100경 번 연산 수행이 가능한 고성능 컴퓨팅 시스템)에 채용이 전망됩니다.



SK하이닉스 GSM담당 오종훈 부사장은 “SK하이닉스는 세계 최초로 HBM 제품을 개발하는 등 인류 문명에 기여하는 기술 혁신에 앞장서왔다”며 “이번 HBM2E 본격 양산을 계기로 4차 산업혁명을 선도하고 프리미엄 메모리 시장에서 입지를 강화할 수 있는 기회로 삼을 것”이라고 말했습니다.



☞ 용어 설명



HBM (High Bandwidth Memory, 고대역폭 메모리)- 고대역폭 메모리로 TSV 기술을 활용해 기존 D램보다 데이터 처리 속도를 혁신적으로 끌어올린 고성능 제품.



TSV (Through Silicon Via)- D램 칩(Chip)에 수천 개의 미세한 구멍을 뚫어 상층과 하층 칩의 구멍을 수직으로 관통하는 전극으로 연결하는 상호연결 기술.



버퍼 칩 위에 여러 개의 D램 칩을 적층 한 뒤 전체 층을 관통하는 기둥형태의 이동 경로를 구성해 데이터, 명령어, 전류를 전달함.



일반적으로 기존에 사용되던 패키지 방식들보다 크기는 30% 이상, 전력 소모는 50% 이상 줄어드는 효과 발생.
